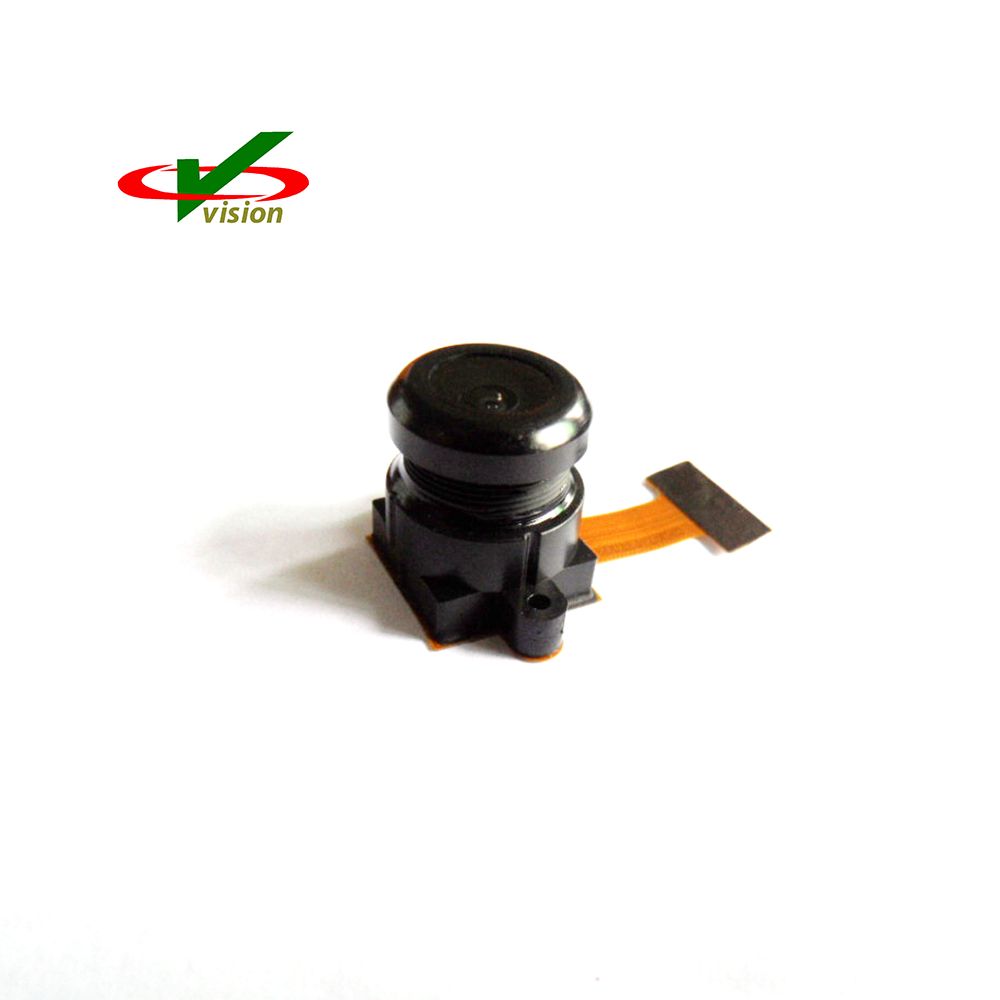

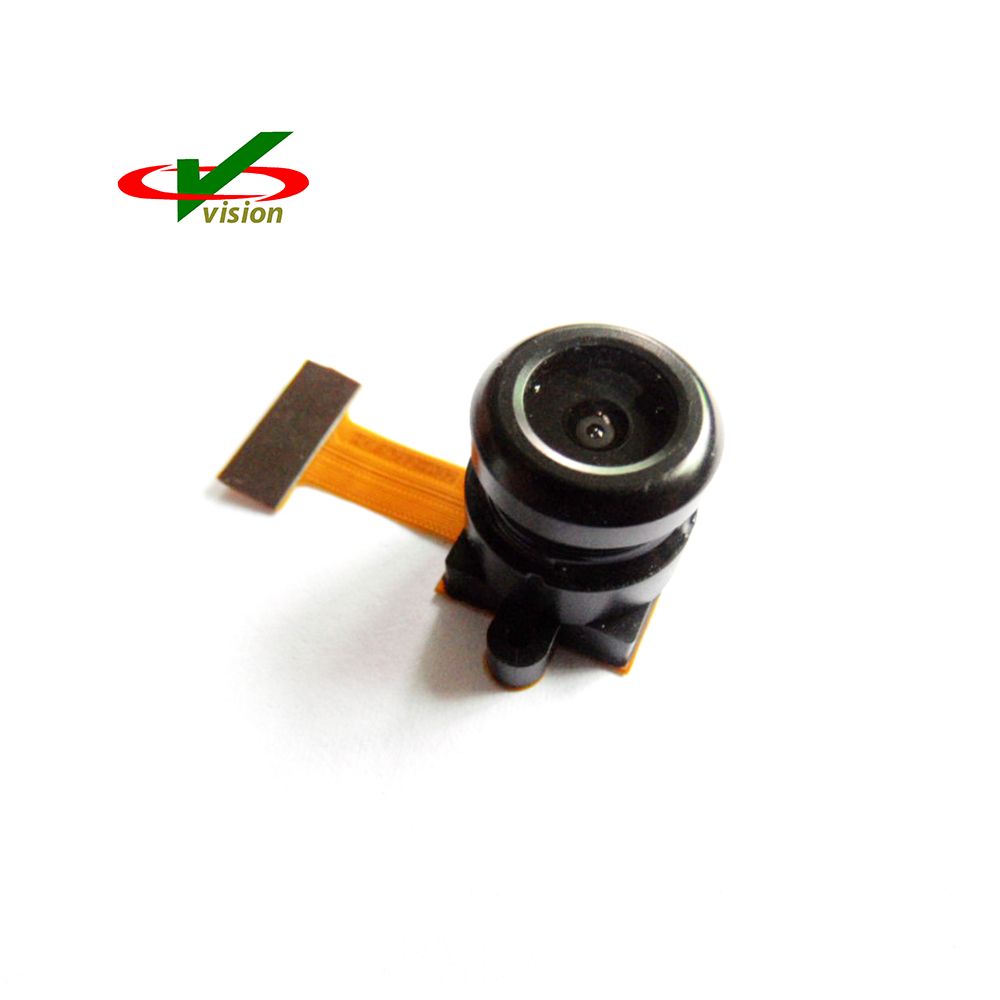

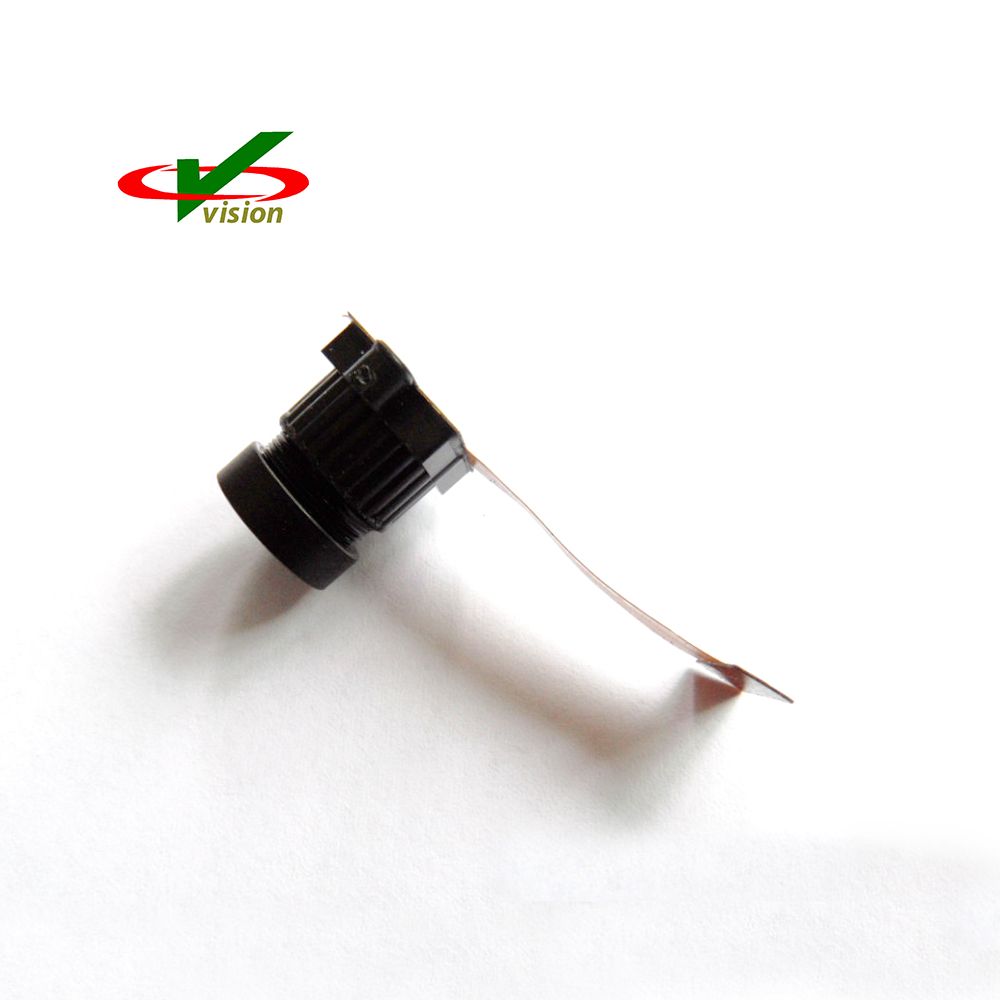

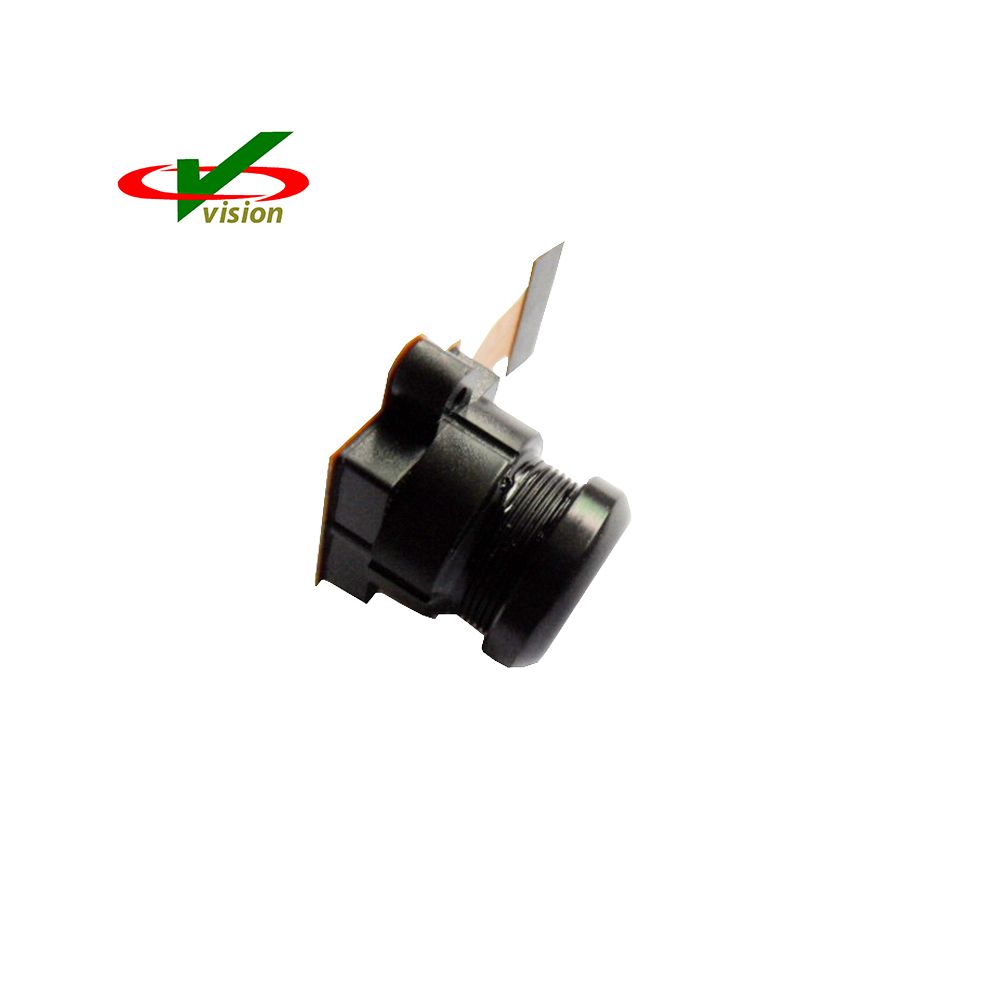

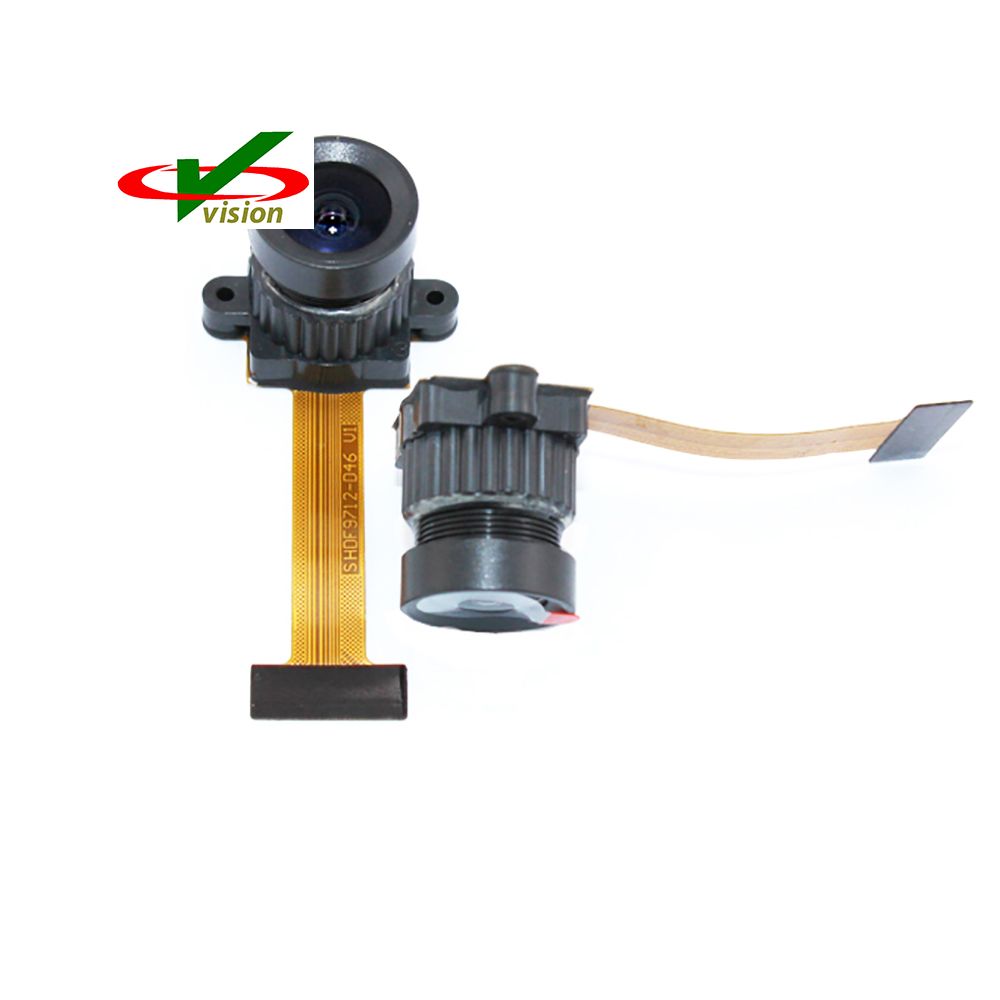

720p OV9732 CMOS-Modulkamera

720p OV9732 CMOS-Modul Kameramodulfunktionen

■Unterstützung für Bildgrößen: volle Größe (1280 x 720), VGA (640 x 480), 2x2RGB-Binning (640 x 360)

■Unterstützung für Ausgabeformate: 10-Bit-RAW-Ausgabe mit 1-Lane-MIPI und DVP

■On-Chip-Phasenregelkreis (PLL)

■Programmierbare Steuerungen für Bildrate, Spiegeln und Umdrehen, Verstärkung/Belichtung und Fensterung

■Unterstützung für horizontale und vertikale Unterabtastung

■Low-Power-Modus-Funktion (LPM).

■Kann die Registerwerte auch beim Herunterfahren der Software beibehalten

■Standard-SCCB-Schnittstelle

■GPIO-Tri-State-Konfigurierbarkeit und programmierbare Polarität

■FSIN

■Bildqualitätskontrolle: Fehlerpixelkorrektur (DPC) und automatische Schwarzwertkalibrierung (ABLC)

ODM/OEM 720p OV9732 CMOS-Modul Kamera – Schlüsselspezifikationen

1. Größe des aktiven Arrays: 1280 x 720

2. Stromversorgung:

analog: 3,1 ~ 3,45 V (3,3 V normal)

Kern: 1,7 ~ 1,9 V (1,8 V normal)

E/A: 1,7 ~ 1,9 V (1,8 V normal)

3. Temperaturbereich:

Betrieb: -30℃ bis 85℃ Sperrschichttemperatur

Stabiles Bild: 0℃ bis 50℃ Sperrschichttemperatur

4. Ausgabeformate: 10-Bit RAW RGB

5. Linsengröße: 1/4 Zoll

6. Eingangstaktfrequenz: 6~27 MHz

7. Maximale Bildübertragungsrate: 30 fps bei voller Auflösung

8. Verschluss: Rollladen

9. Pixelgröße: 3μm x 3μm

10 Bildfläche: 3888 μm x 2208 μm
