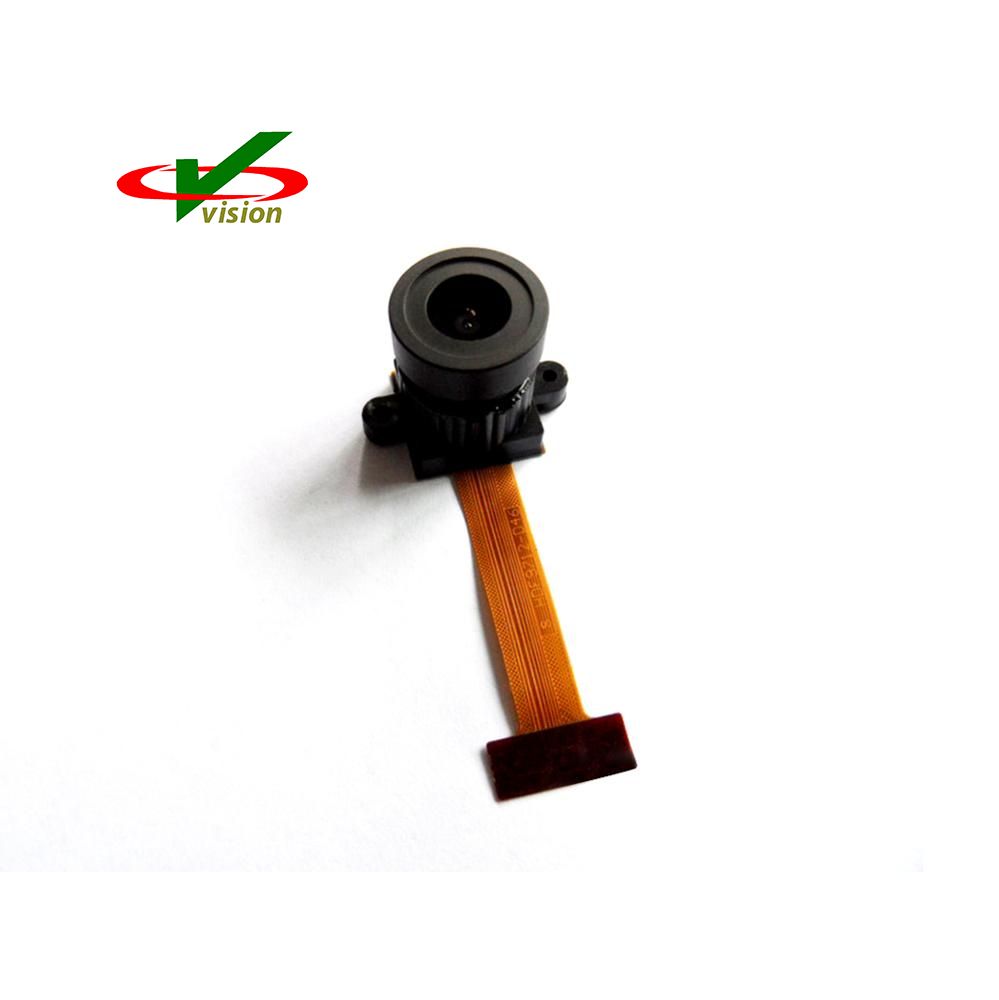

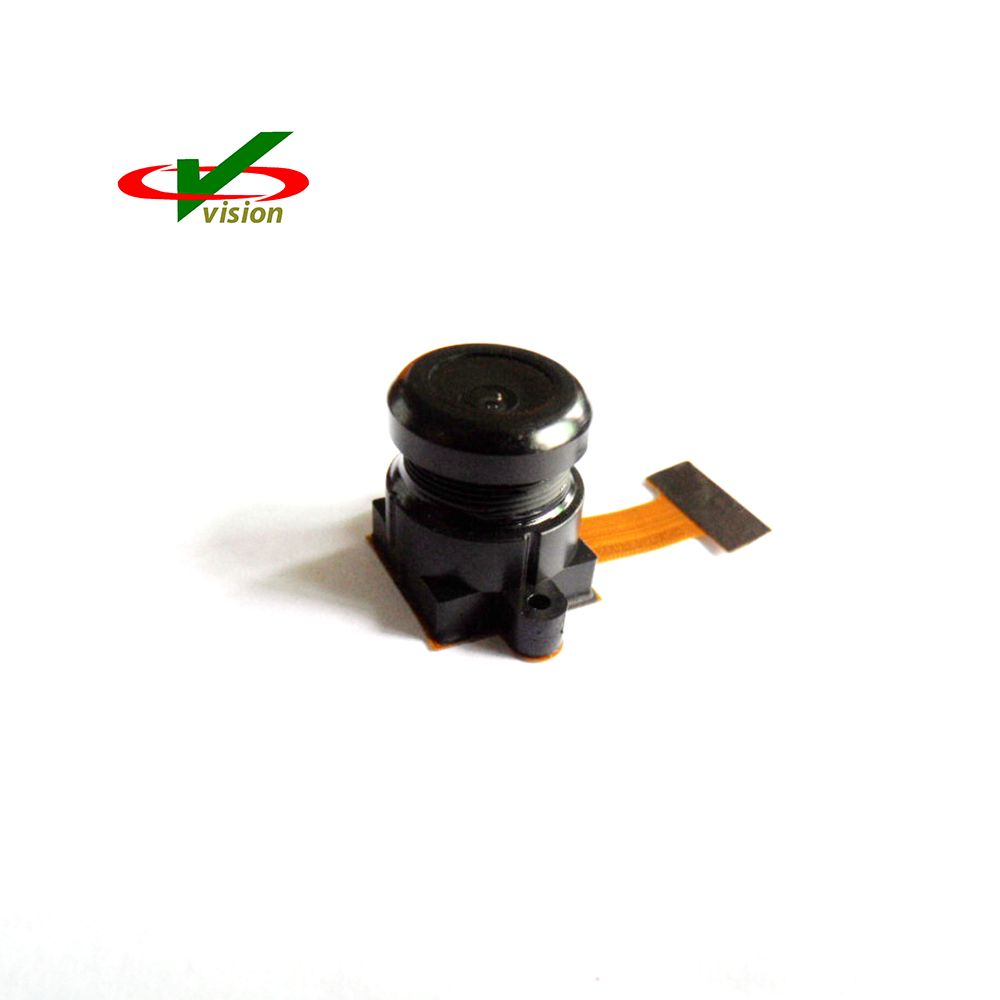

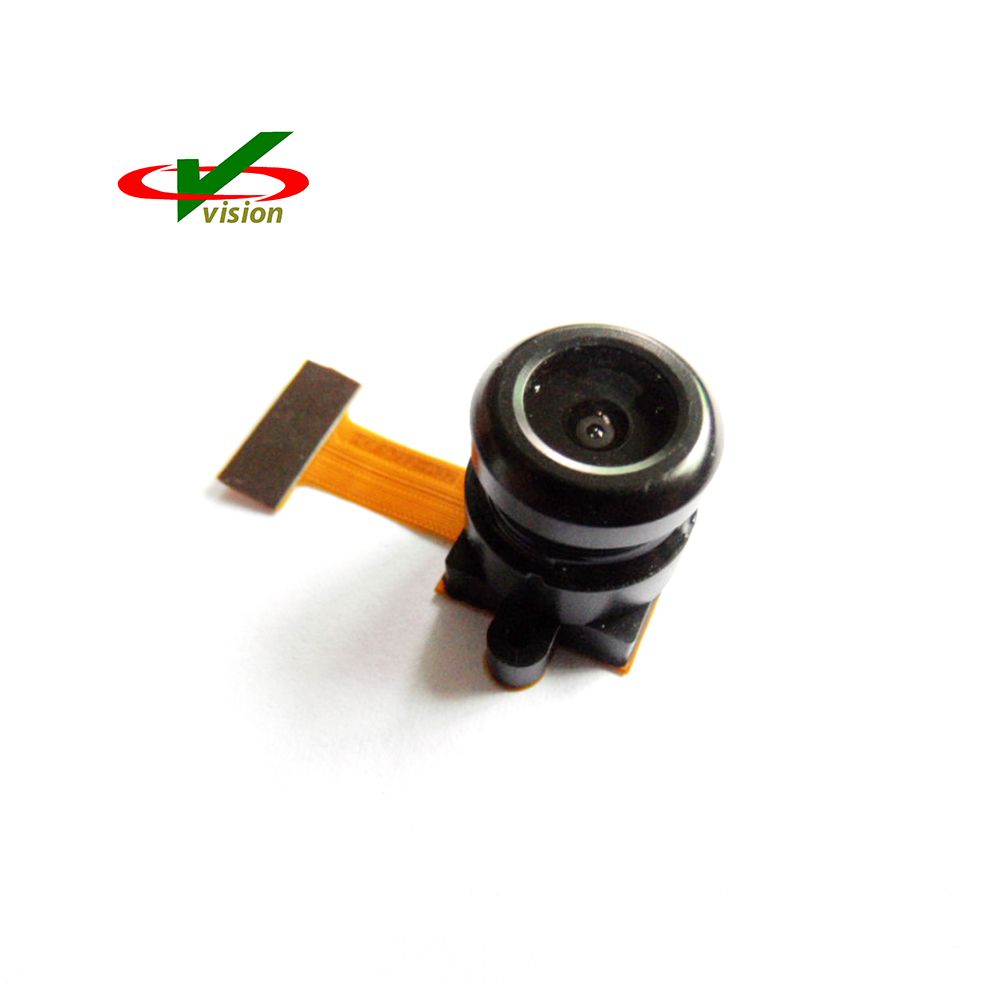

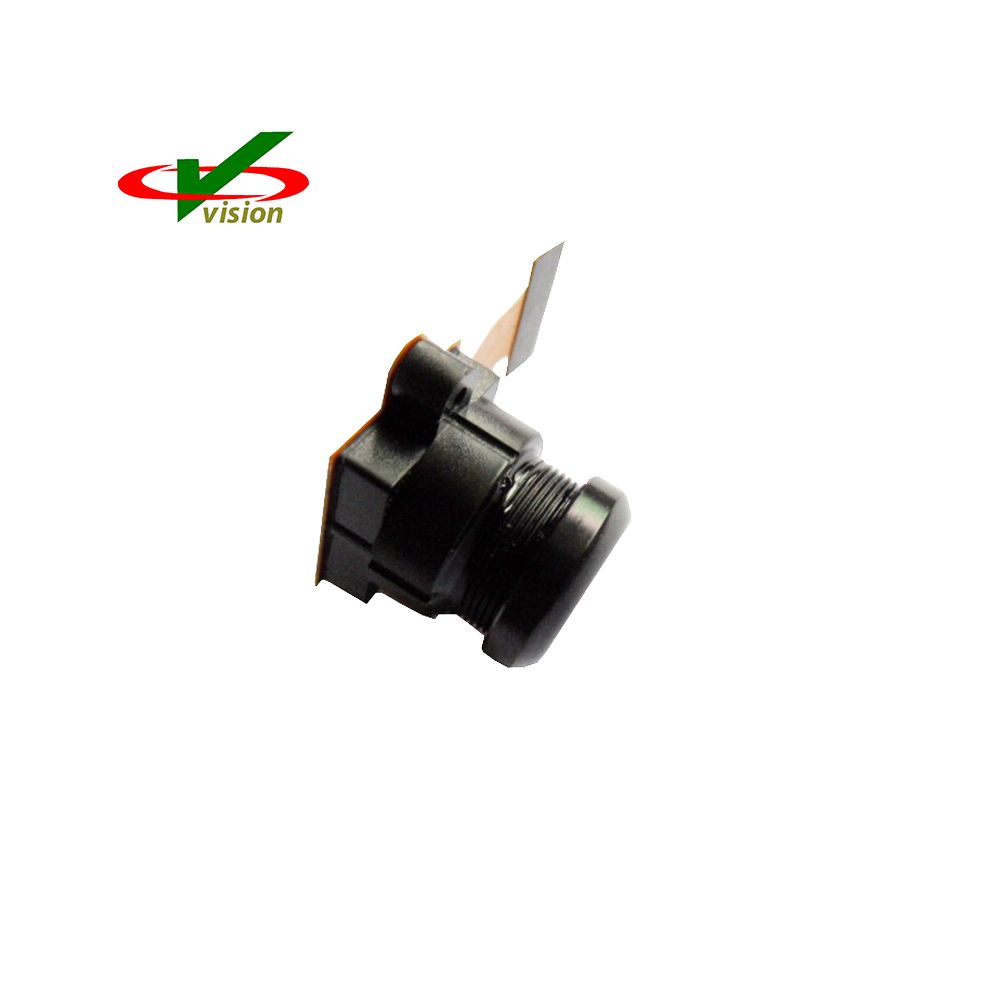

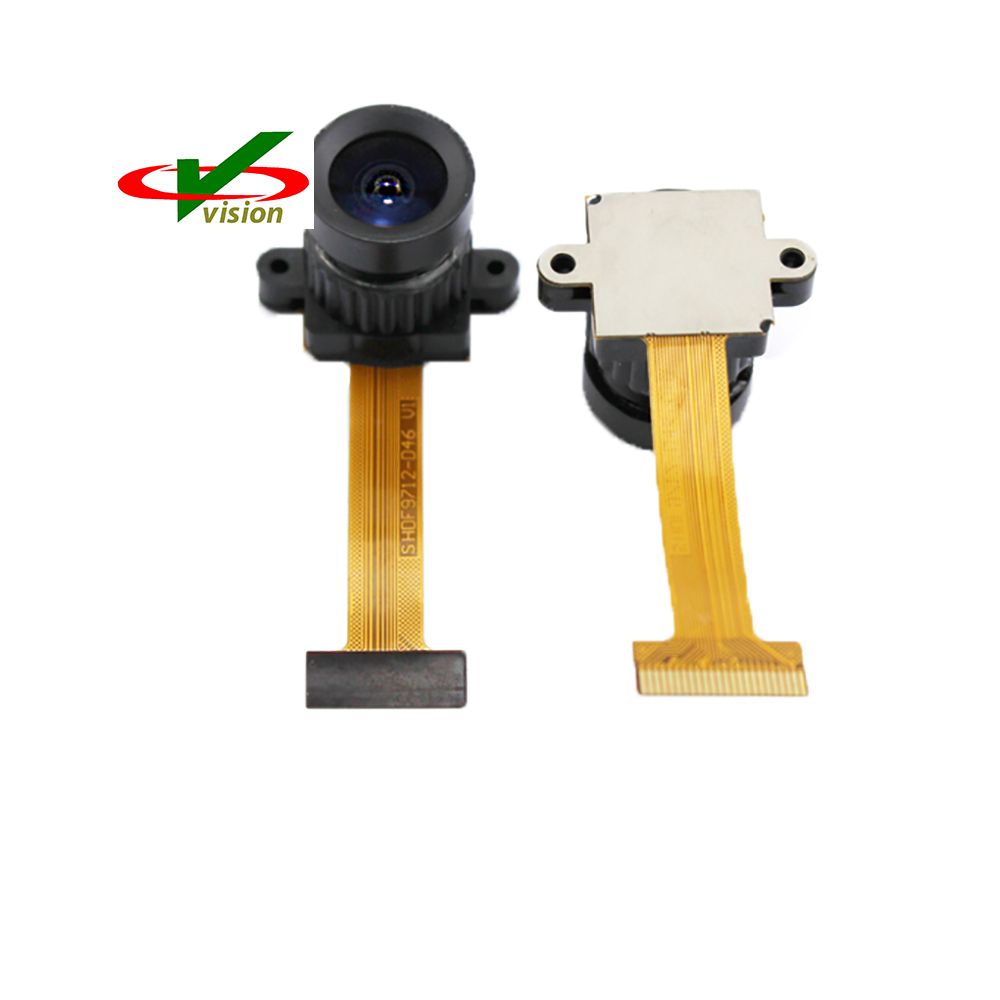

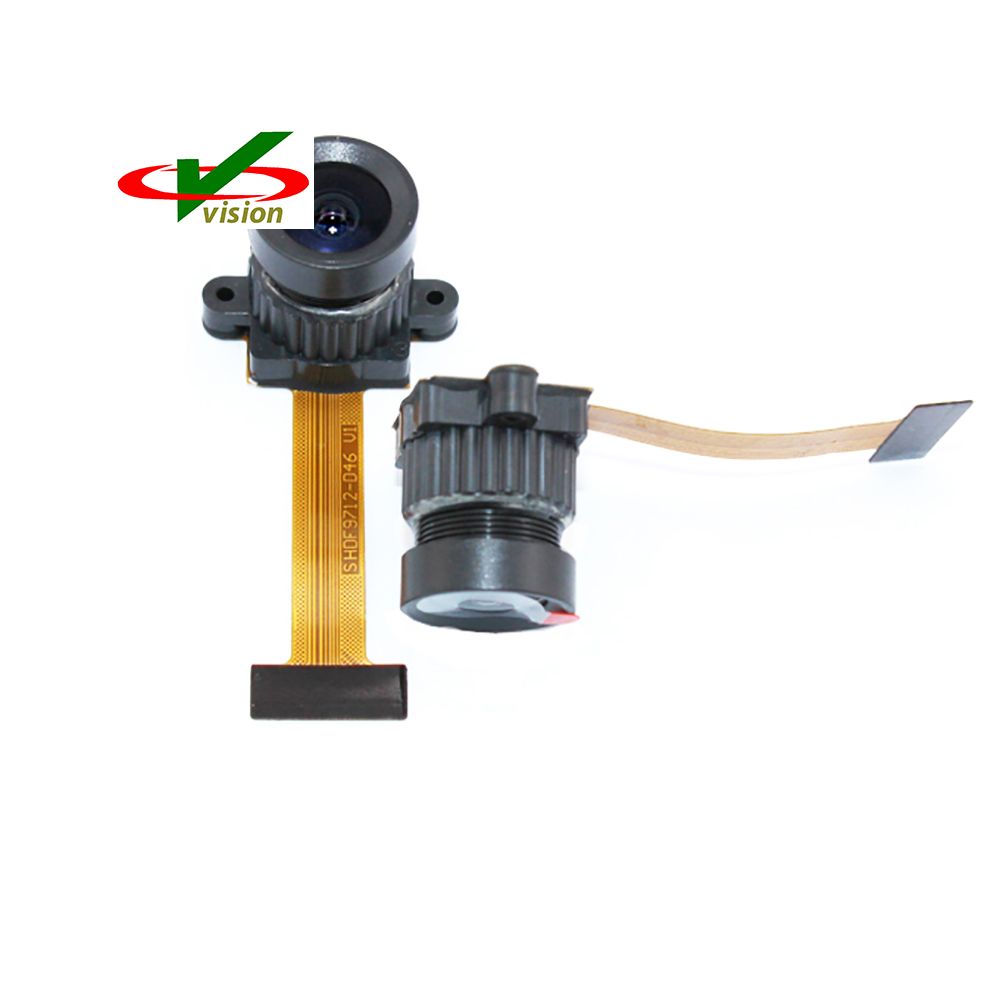

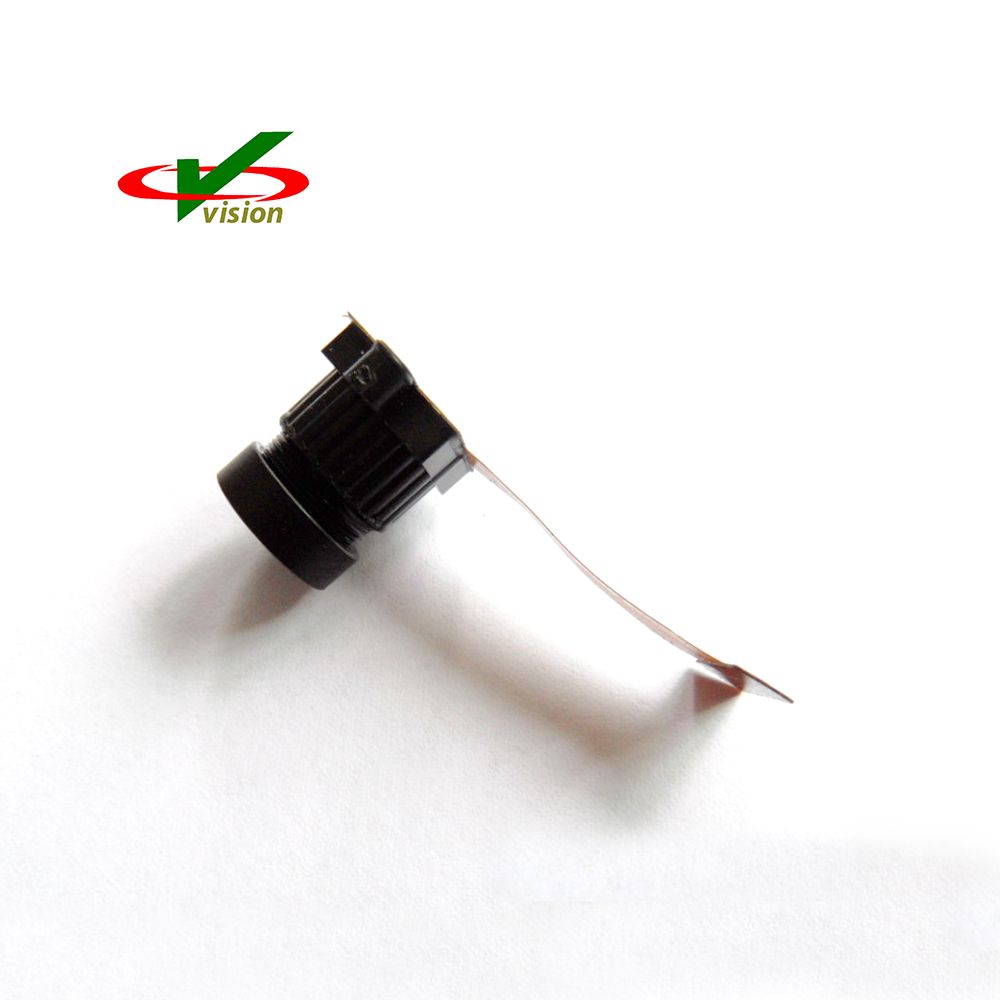

Das HD Dynamic OV9732 Kameramodul mit Weitwinkel von OMNIVISION ist ein stromsparender und ultrakompakter Kamerasensor, der 720p High Definition (HD)-Video in gängige Sicherheitssysteme und drahtlose batteriebetriebene Smart-Home-Kameras bringt.
■Unterstützung für Bildgrößen: volle Größe (1280 x 720), VGA (640 x 480), 2x2RGB-Binning (640 x 360)
■Unterstützung für Ausgabeformate: 10-Bit-RAW-Ausgabe mit 1-Lane-MIPI und DVP
■On-Chip-Phasenregelkreis (PLL)
■Programmierbare Steuerungen für Bildrate, Spiegeln und Umdrehen, Verstärkung/Belichtung und Fensterung
■Unterstützung für horizontale und vertikale Unterabtastung
■Low-Power-Modus-Funktion (LPM).
■Kann die Registerwerte auch beim Herunterfahren der Software beibehalten
■Standard-SCCB-Schnittstelle
■GPIO-Tri-State-Konfigurierbarkeit und programmierbare Polarität
■FSIN
■Bildqualitätskontrolle: Fehlerpixelkorrektur (DPC) und automatische Schwarzwertkalibrierung (ABLC)
1. Größe des aktiven Arrays: 1280 x 720
2. Stromversorgung:
analog: 3,1 ~ 3,45 V (3,3 V normal)
Kern: 1,7 ~ 1,9 V (1,8 V normal)
I/O: 1,7 ~ 1,9 V (1,8 V normal)
3. Temperaturbereich:
Betrieb: -30℃ bis 85℃ Sperrschichttemperatur
Stabiles Bild: 0℃ bis 50℃ Sperrschichttemperatur
4. Ausgabeformate: 10-Bit RAW RGB
5. Linsengröße: 1/4 Zoll
6. Eingangstaktfrequenz: 6~27 MHz
7. Maximale Bildübertragungsrate: 30 fps bei voller Auflösung
8. Verschluss: Rollladen
9. Pixelgröße: 3μm x 3μm
10 Bildfläche: 3888 μm x 2208 μm
