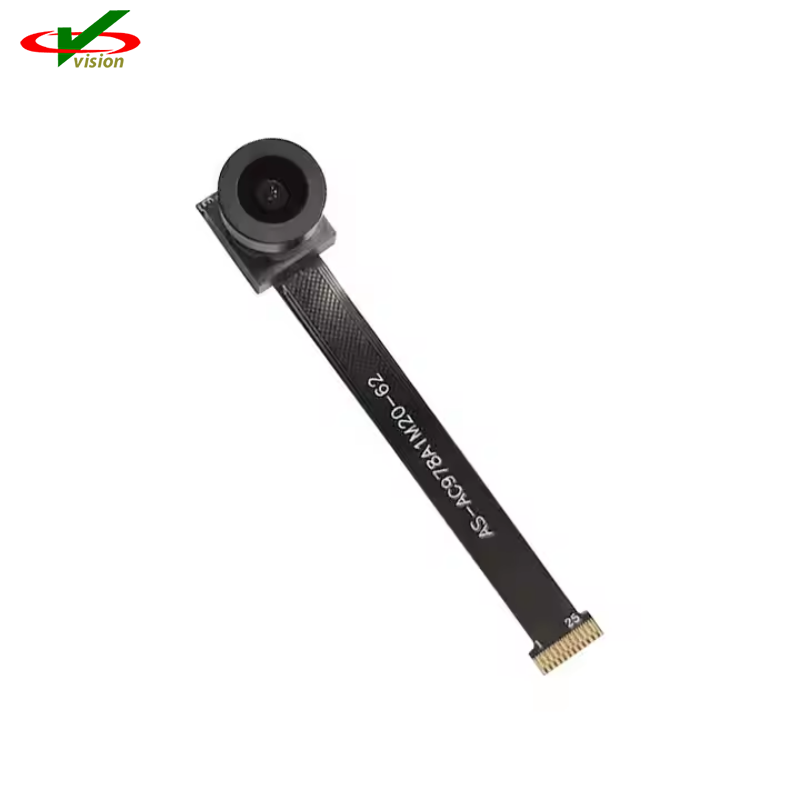

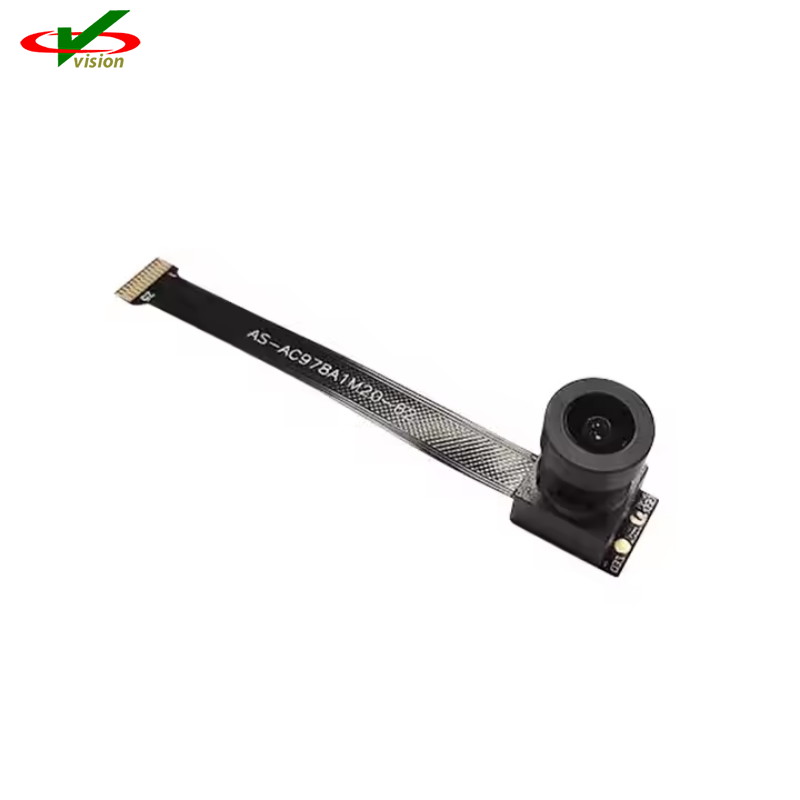

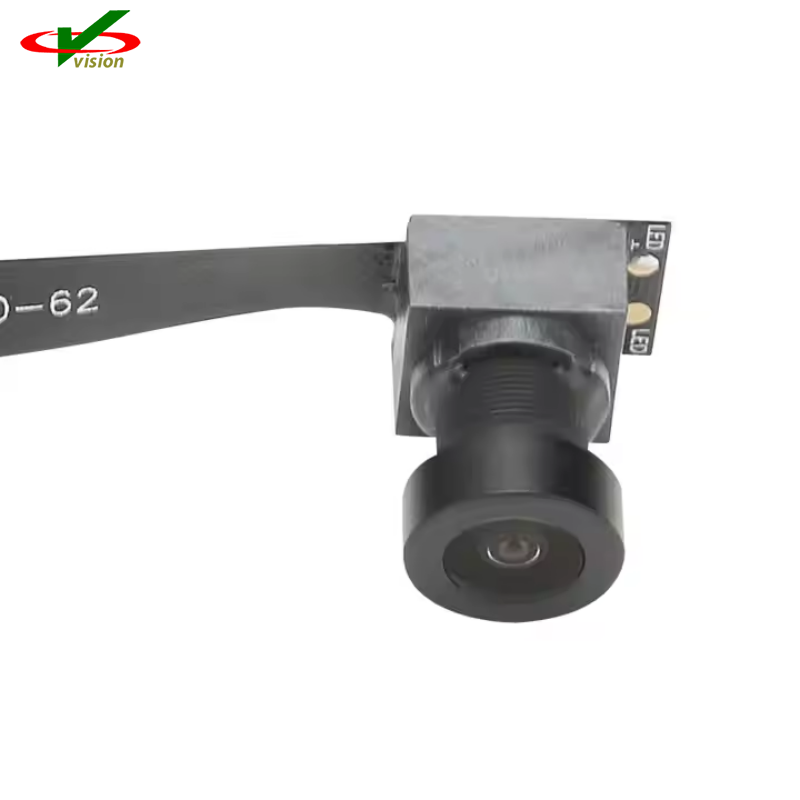

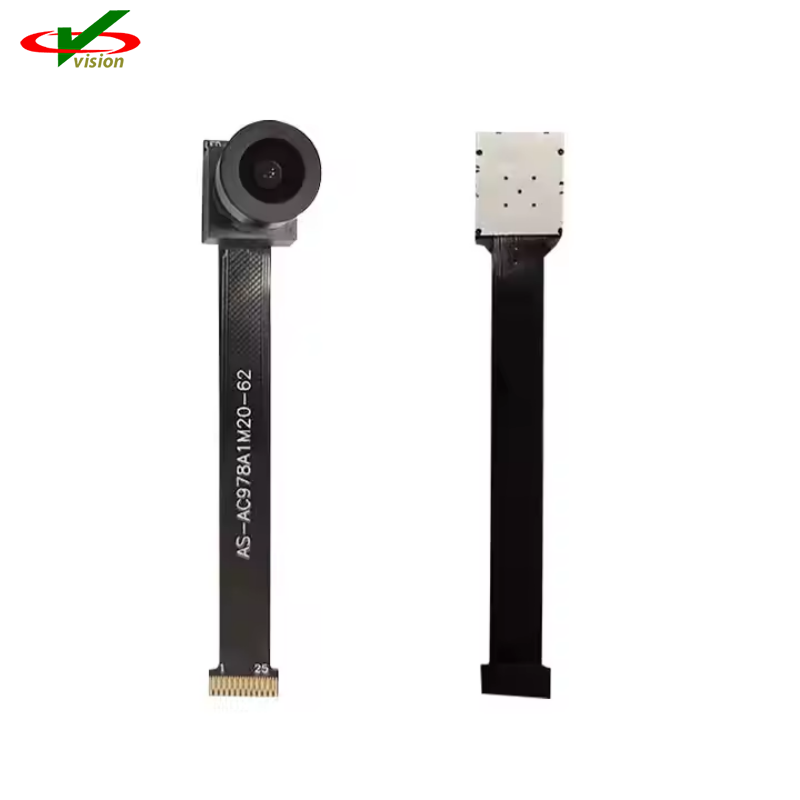

MIPI-Luftbild-Drohnenkameramodul IMX179

Das MIPI-Luftdrohnenkameramodul IMX179 ist ein aktiver CMOS-Bildsensor mit einer Diagonale von 5,7 mm (Typ 1/3,2) und einem quadratischen Pixelarray und 8,08 Millionen effektiven Pixeln.

Dieser Chip arbeitet mit drei Netzteilen, analog 2,7 V, digital 1,2 V und 1F 1,8 V, und hat einen geringen Stromverbrauch. Hohe Empfindlichkeit, geringer Dunkelstrom und kein Verschmieren werden durch den Einsatz von R-, G- und B-Primärfarbpigmentmosaikfiltern erreicht.

Maßgeschneiderte Spezifikationen des MIPI-Drohnenkameramoduls IMX179

◆CMOS-Bildsensor

◆Bildgröße: Diagonale 5,7 mm (Typ 1/3,2)

◆Gesamtzahl der Pixel: ca. 3288 (H) x 2515 (V). 8,26 Mio. Pixel

◆Anzahl der effektiven Pixel: 3280 (H) x 2464 (V), ca. 8,08 Mio. Pixel

◆Chipgröße: 6,18 mm (H) x 5,85 mm (V)

◆Einheitszellengröße: 1,4 μm (H) x 1,4 μm (V)

◆Substratmaterial: Silizium

Funktionen des MIPI-Luftdrohnenkameramoduls IMX179

◆CMOS-aktive Pixel vom Typ Punkte

◆2-Draht-Seriell-Kommunikationsschaltung auf dem Chip

◆Serielle CSI2-Datenausgabe

◆Timing-Generator, H- und V-Treiberschaltung auf dem Chip

◆CDS/PGA auf dem Chip

◆10-Bit-A/D-Wandler auf dem Chip

◆Automatische optische Schwarzklemmschaltung (OB) auf dem Chip

◆PLL on Chip (Rechteckwelle/Sinuswelle)

◆Hohe Empfindlichkeit, geringer Dunkelstrom, kein Verschmieren

◆Ausgezeichnete Anti-Blüheigenschaften

◆Verschlussfunktion mit variabler Geschwindigkeit (1H-Geräte)

◆R, G, B Primärfarbpigment-Mosaikfilter auf Chip

◆Max. 30 Bilder/s im All-Pixel-Scanmodus

◆Pixelrate: >260 MHz (>30 Bilder/s im All-Pixel-Modus)
