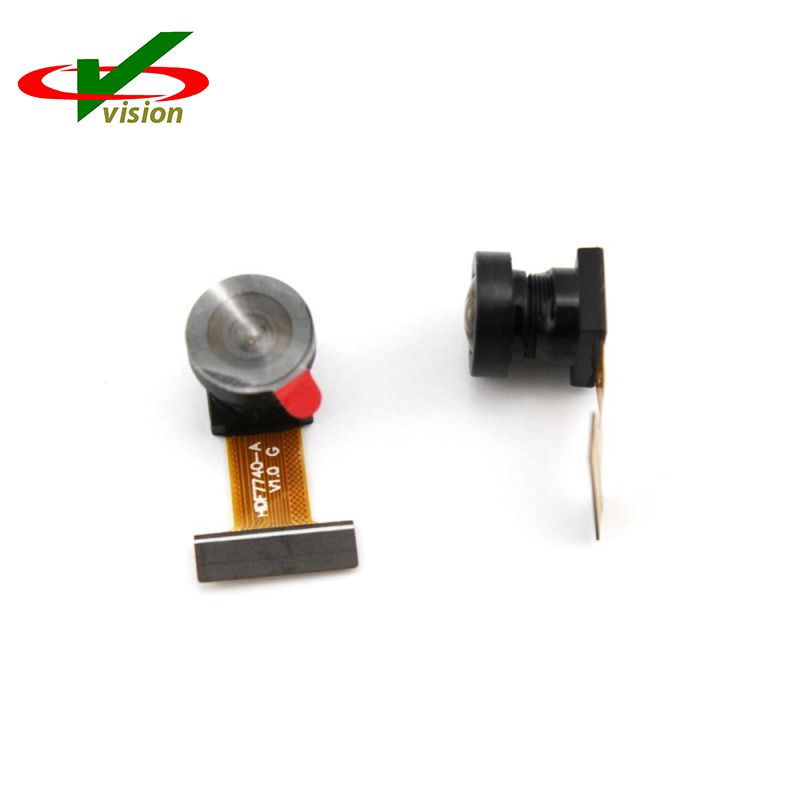

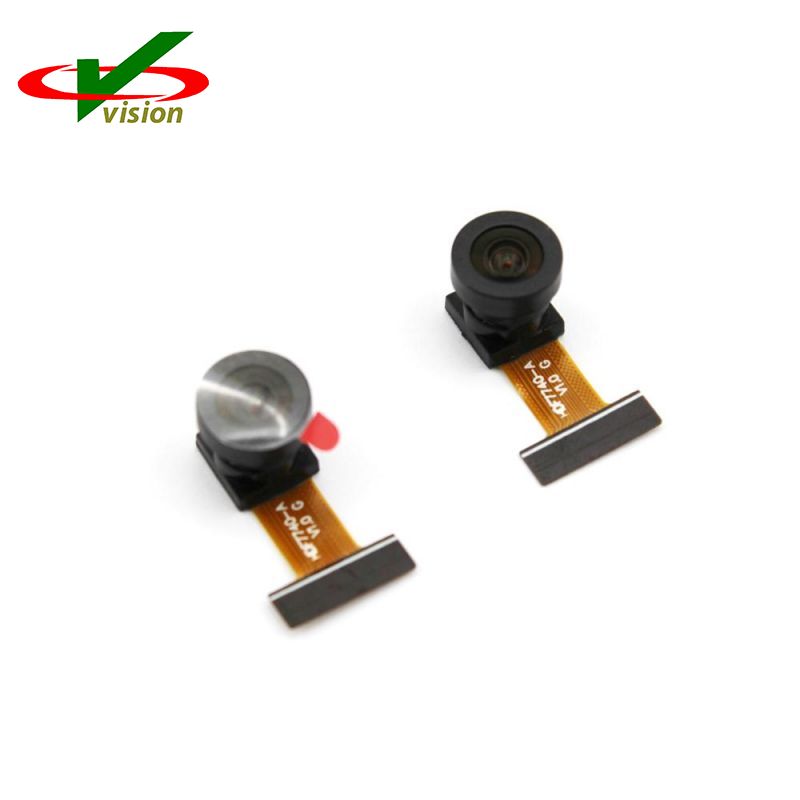

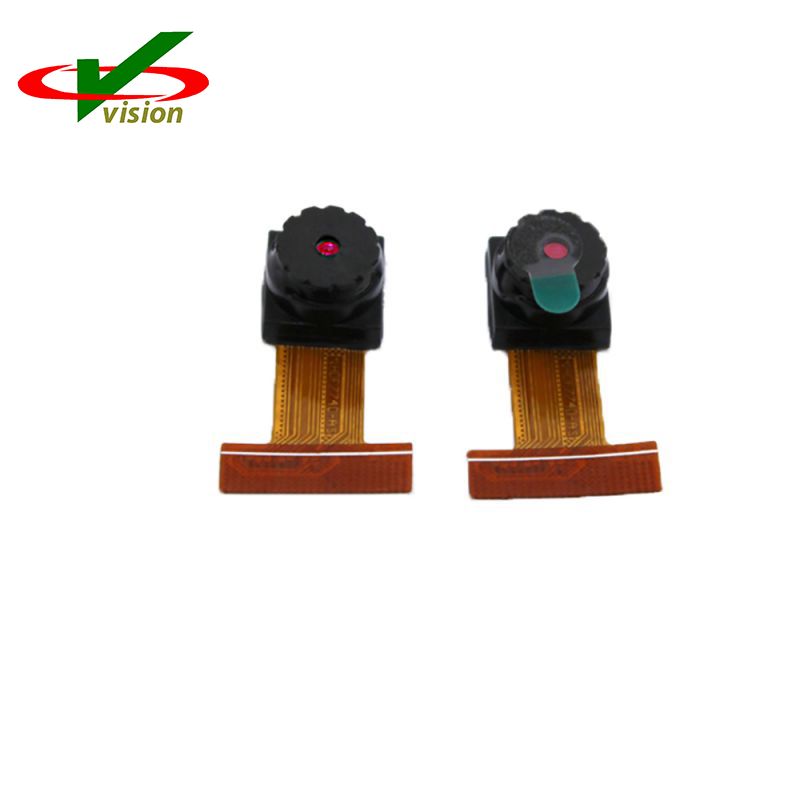

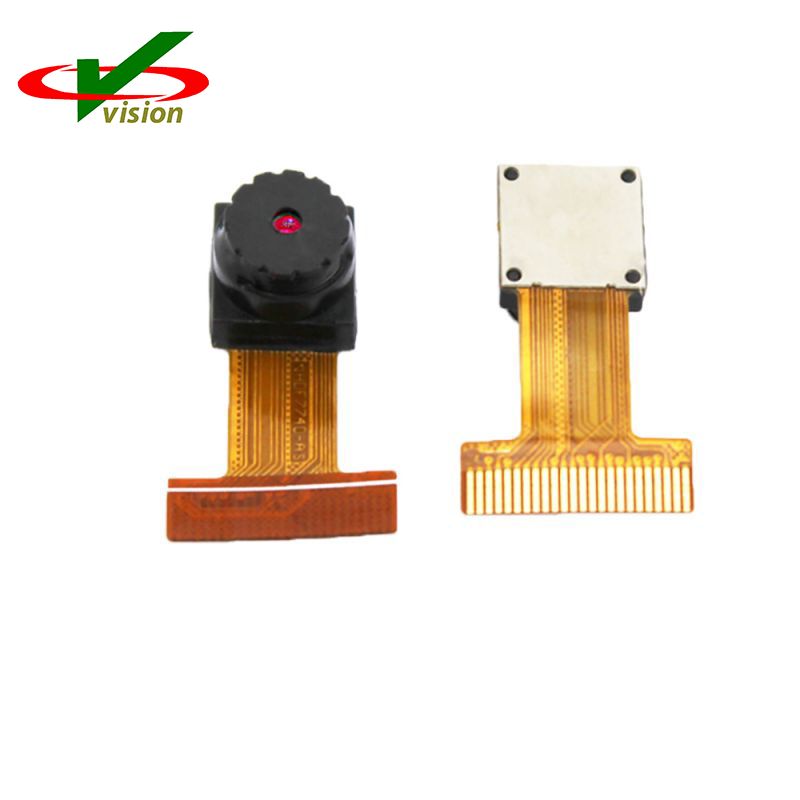

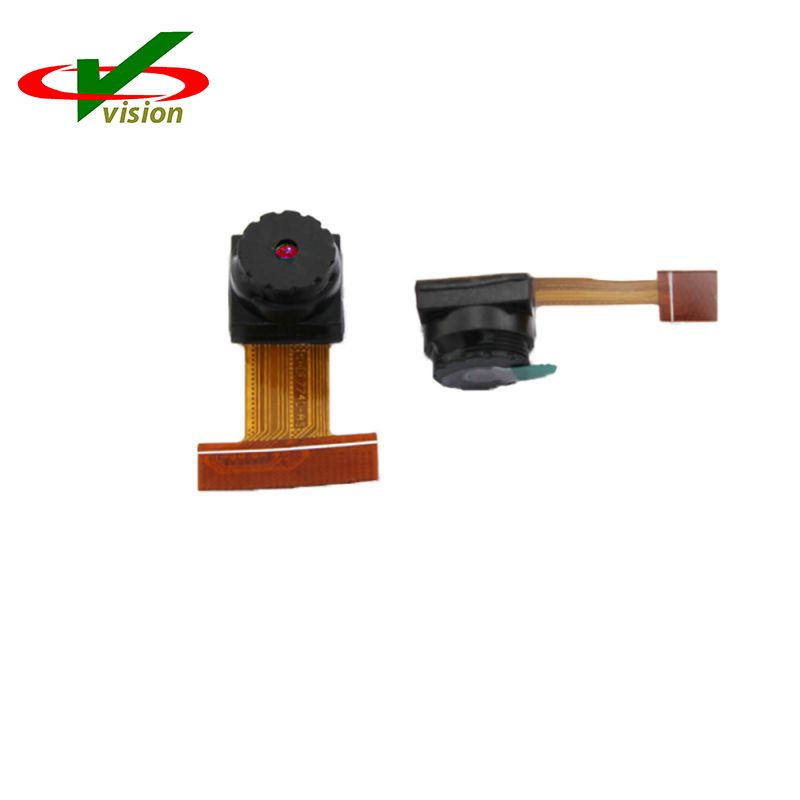

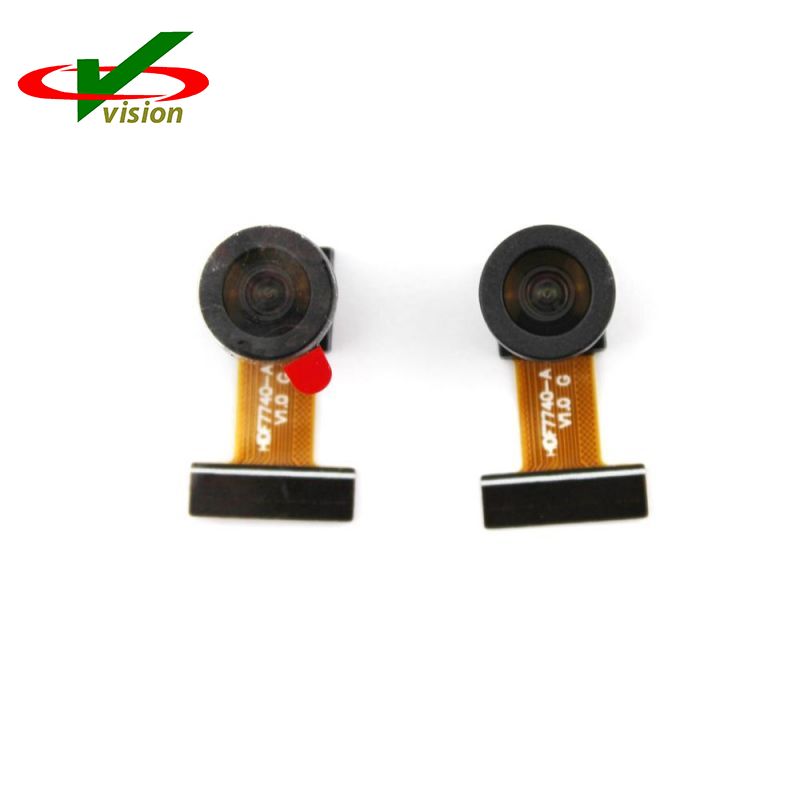

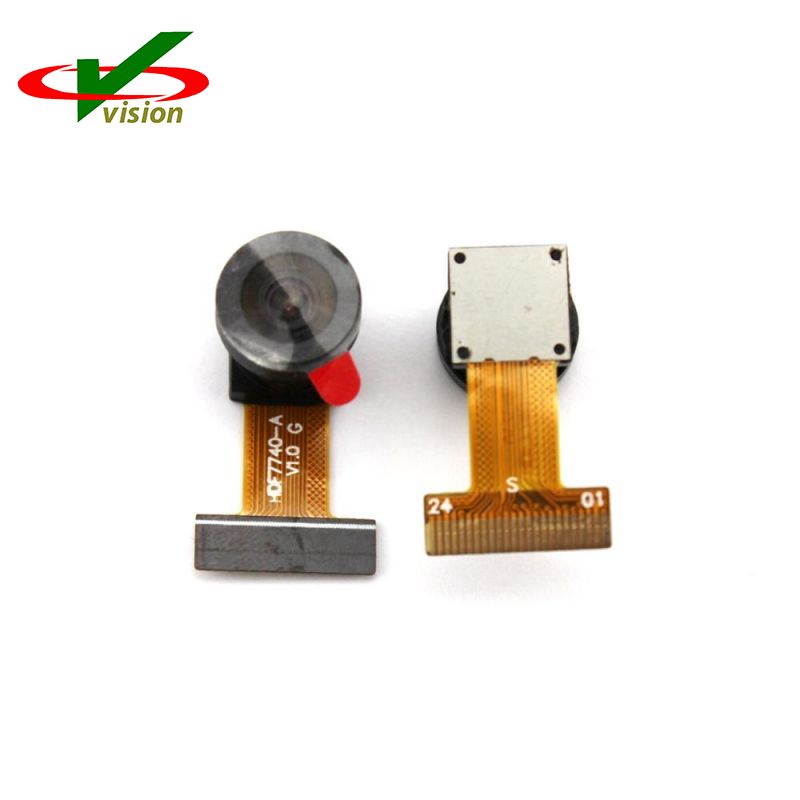

Das Low-Light-Kameramodul OV7740 ist ein VGA-CMOS-Bildsensor mit geringem Stromverbrauch und hoher Empfindlichkeit, der die volle Funktionalität einer Ein-Chip-VGA-Kamera auf kleinem Raum bietet.Das Low-Light-Kameramodul OV7740 kann mit 60 Bildern pro Sekunde (fps) in VGA-Auflösung und 120 fps in QVGA-Auflösung betrieben werden, wobei der Benutzer vollständige Kontrolle über Bildqualität, Formatierung und Ausgabedatenübertragung hat.
Das Low-Light-Kameramodul OV7740 unterstützt einen digitalen Video-Parallelanschluss und liefert Vollbild-, unterabgetastete, gefensterte oder skalierte 8-Bit/10-Bit-RAW-RGB- und 8-Bit-YUV-Bilder.
Arraygröße: 656 x 488
Stromversorgung:
Kern: 1,5 VDC ± 5 %
analog: 3,3V ± 5%
E/A: 1,7 ~ 3,47 V
Temperaturbereich: Betrieb: -30 °C bis 70 °C
Stabiles Bild: 0° C bis 50° C
Ausgabeformat: – 8-/10-Bit-RGB-Rohdaten – 8-Bit-YUV
Linsengröße: 1/5"
Eingangstaktfrequenz: 6 ~ 27 MHz
Maximale Bildübertragungsrate:
VGA (640x480): 60 fps
QVGA (320 x 240): 120 fps
Empfindlichkeit: 6800 mV/(Lux-Sek)
Maximales Belichtungsintervall: 502 x tROW
Pixelgröße: 4,2 μm x 4,2 μm
Bildfläche: 2755,2 μm x 2049,6 μm
Verpackungsabmessungen: 4185 μm x 4345 μm
1. Unterstützung für Ausgabeformate: RAW RGB und YUV
2. Unterstützung für Bildgrößen: VGA, QVGA, CIF und jede kleinere Größe
3. Unterstützung für die Unterdrückung der schwarzen Sonne
4. Unterstützung für interne und externe Frame-Synchronisierung
5. Serielle Standard-SCCB-Schnittstelle
6. Parallele Ausgangsschnittstelle des digitalen Videoanschlusses (DVP).
7. Eingebetteter, einmalig programmierbarer (OTP) Speicher
8. On-Chip-Phasenregelkreis (PLL) mit integriertem 1,5-V-Regler für den Kern
