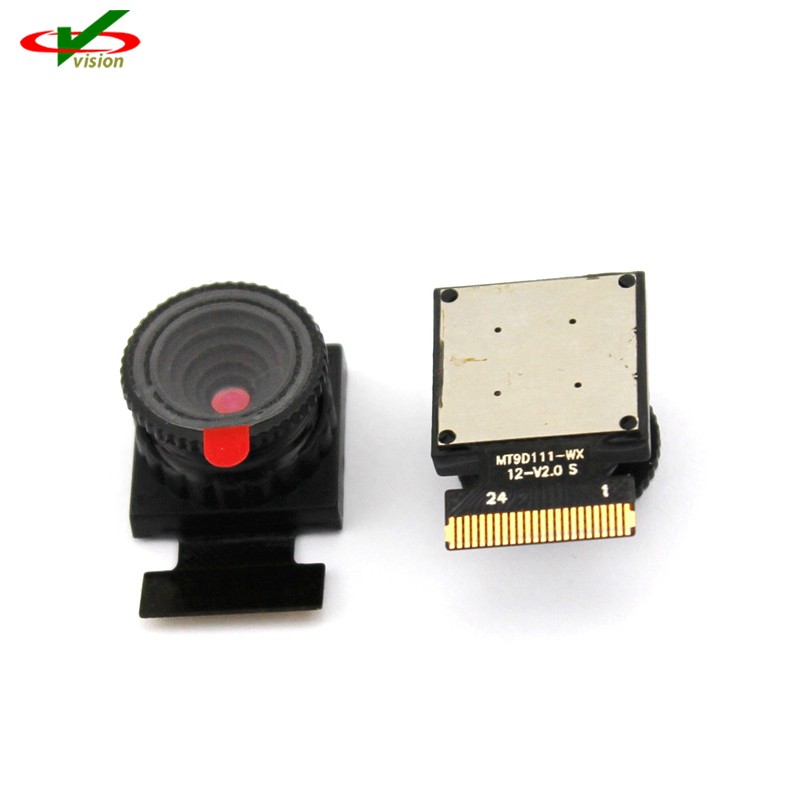

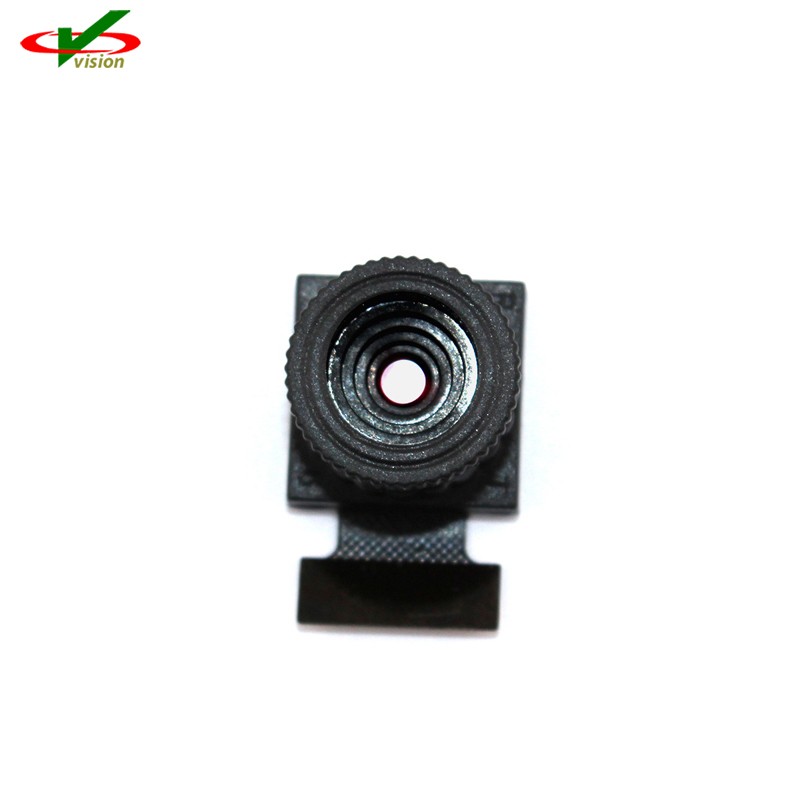

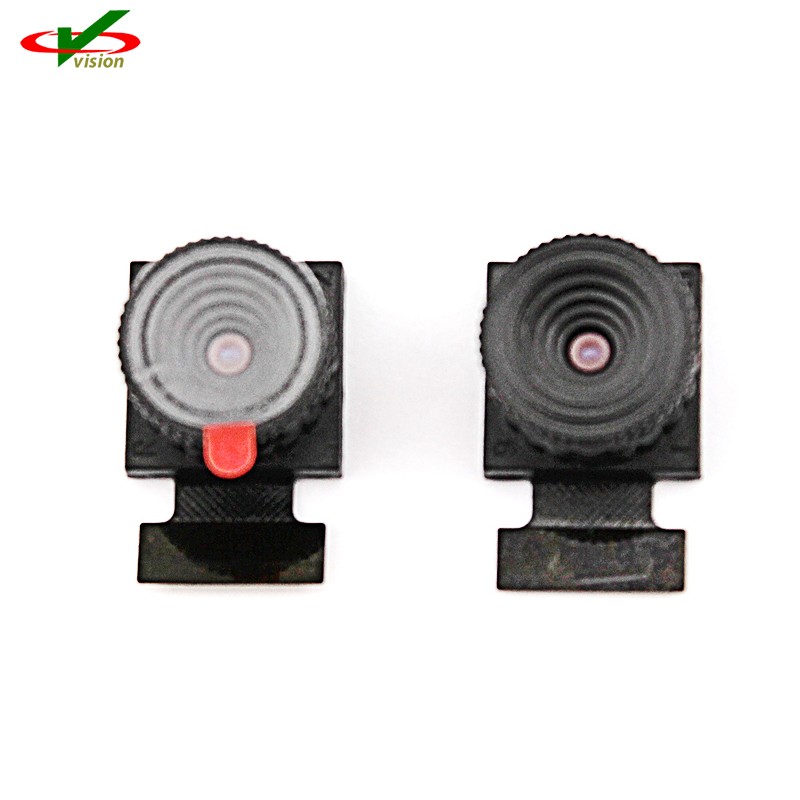

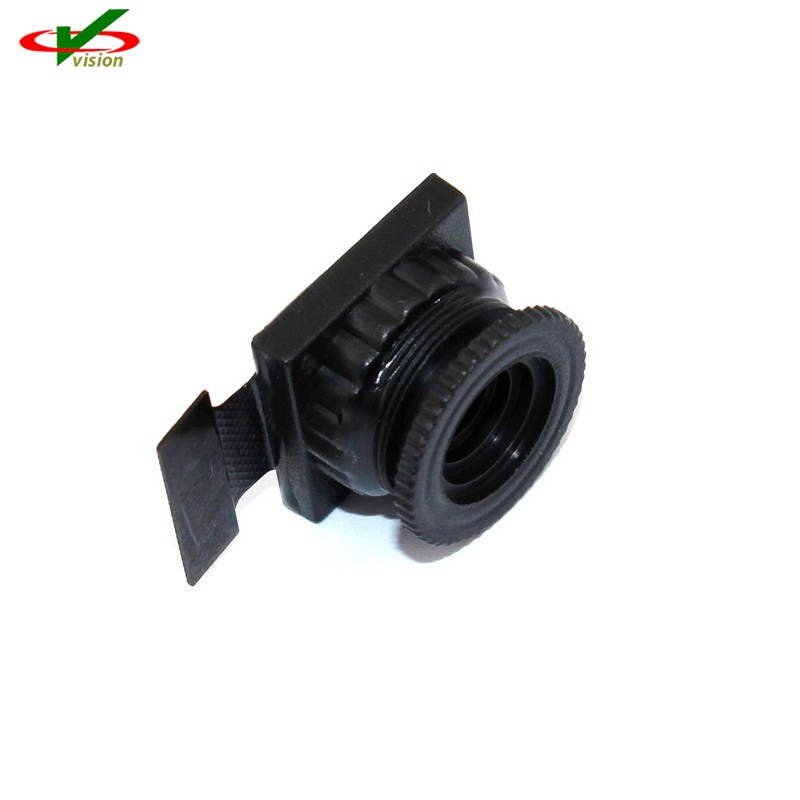

Das CMOS-Kameramodul MT9D111 ist ein 1/3,2-Zoll-CMOS-Bildsensor mit 2 Megapixeln und einem integrierten fortschrittlichen Kamerasystem. Das Kamerasystem verfügt über einen Mikrocontroller (MCU) und einen hochentwickelten Bildflussprozessor (IFP) mit einem Echtzeit-JPEG-Encoder. Es enthält außerdem ein programmierbares Allzweck-I/O-Modul (GPIO), mit dem externer Autofokus, optischer Zoom oder mechanischer Verschluss gesteuert werden können.
Der Mikrocontroller verwaltet alle Komponenten des Kamerasystems und legt wichtige Betriebsparameter für den Sensorkern fest, um die Qualität der Rohbilddaten zu optimieren, die in das IFP gelangen.
Der Sensorkern besteht aus einem aktiven Pixelarray mit 1668 x 1248 Pixeln, programmierbaren Zeit- und Steuerschaltungen einschließlich einer PLL und externer Flash-Unterstützung, einer analogen Signalkette mit automatischer Offset-Korrektur und programmierbarer Verstärkung sowie zwei 10-Bit-A/D-Wandlern (ADC). Das gesamte System-on-a-Chip (SOC) hat einen äußerst geringen Stromverbrauch und eine hervorragende Leistung bei schlechten Lichtverhältnissen, was sich besonders für mobile Anwendungen eignet.
Mobiltelefone
PDAs
PC-Kameras
| Parameter | Wert | |
| Optisches Format | 1/3,2 Zoll (4:3) | |
| Volle Auflösung | 1600x1200 Pixel (UXGA) | |
| Pixelgröße | 2,8mx2,8m | |
| Aktiver Pixel-Array-Bereich | 4,73 mm x 3,52 mm | |
| Verschlusstyp | Elektronischer Rollladen (ERS) mit globalem Reset | |
| Maximale Bildrate | 15fps bei voller Auflösung, 30fps im Vorschaumodus, (800x600) |
|
| Maximale Datenrate/ Hauptuhr |
80 MB/s 6 MHz bis 80 MHz |
|
| Versorgungsspannung | Analog | 2,5V-3,1V |
| Digital | 1,7V-1,95V | |
| E/A | 1,7V-3,1V | |
| PLL | 2,5V-3,1V | |
| ADC-Auflösung | 10-Bit, auf dem Chip | |
| Reaktionsfähigkeit | 1,0/Lux-Sek (550 nm) | |
| Dynamikbereich | 71 dB | |
| SNR MAX | 42,3 dB | |
| Stromverbrauch | 348 mW bei 15 fps, volle Auflösung | |
| 223 mW bei 30 fps, Vorschaumodus | ||
| Betriebstemperatur | -30°C bis +70°C | |
| Paket | Bare die | |
Merkmale
• DigitalClarity™ CMOS-Bildgebungstechnologie
• Hervorragende Leistung bei schwachem Licht
• Extrem stromsparend, kostengünstig
• Interner Haupttakt, erzeugt durch On-Chip-Phase-Locked-Loop-Oszillator (PLL)
• Elektronischer Rolling Shutter (ERS), Progressive Scan
• Integrierter Bildflussprozessor (IFP) für Single-Die
Kameramodul
• Automatische Bildkorrektur und -verbesserung, einschließlich Linsenschattierungskorrektur
• Beliebige Bilddezimierung mit Anti-Aliasing
• Integrierter Echtzeit-JPEG-Encoder
• Integrierter Mikrocontroller für Flexibilität
• Serielle Zweidrahtschnittstelle für den Zugriff auf Register und den Speicher des Mikrocontrollers
• Wählbares Ausgabedatenformat: ITU-R BT.601 (YCbCr), 565RGB, 555RGB, 444RGB, JPEG 4:2:2, JPEG 4:2:0 und Raw 10-Bit
• Ausgangs-FIFO für den Datenratenausgleich
• Programmierbare I/O-Anstiegsrate
• Xenon- und LED-Blitzunterstützung mit schneller Belichtungsanpassung
• Flexible Unterstützung für externen Autofokus, optischen Zoom und mechanischen Verschluss
