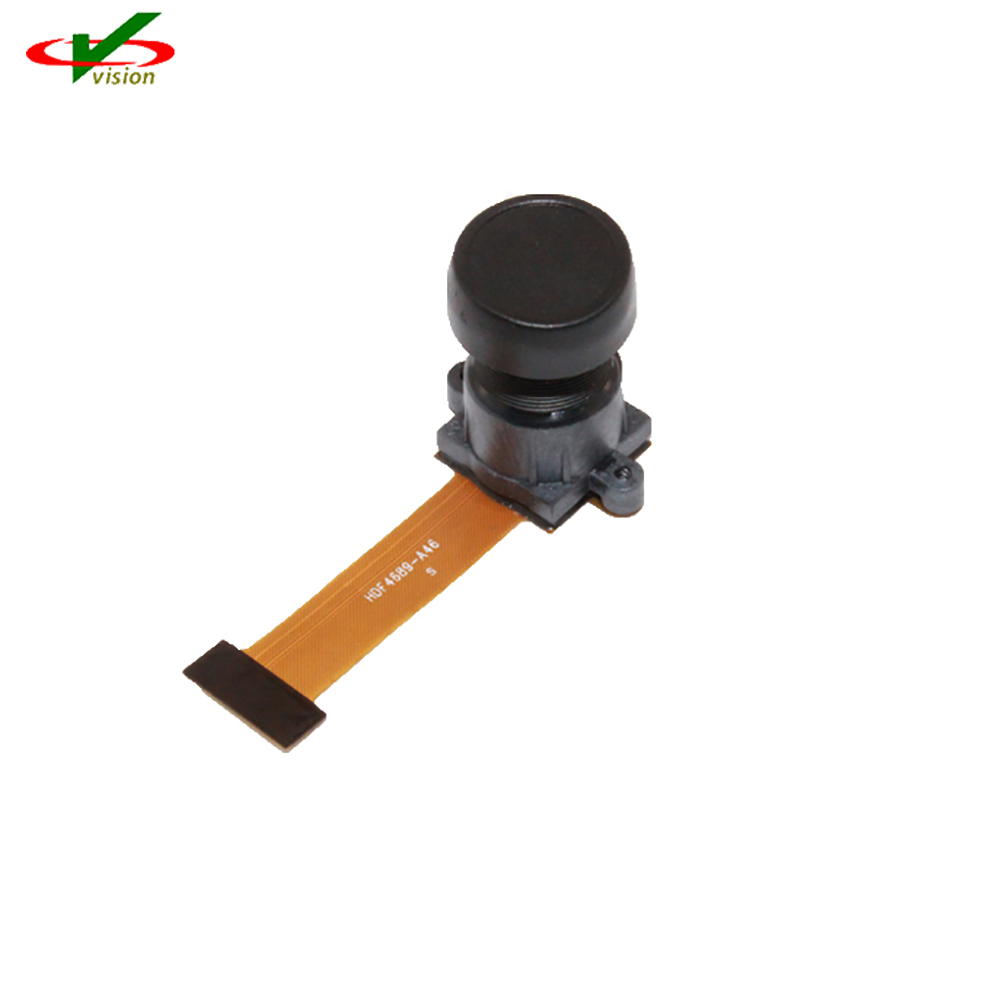

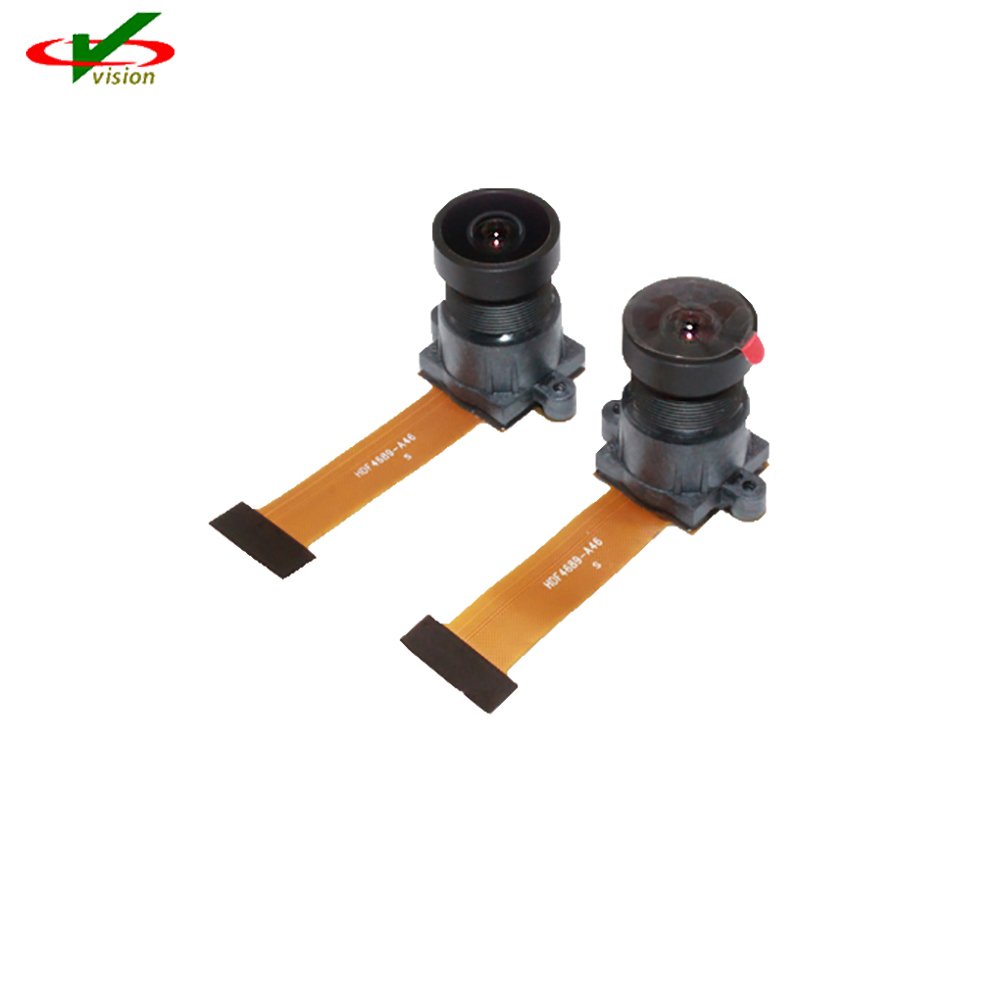

Das 4MP 2K MIPI-Kamerasensormodul verfügt über eine serielle Hochgeschwindigkeits-MIPI-Ausgangsschnittstelle mit 4 Spuren, um die erforderliche hohe Datenübertragungsrate zu ermöglichen. Der ov4689 ist in einem Chip-Scale-Gehäuse (CSP) erhältlich.
Das 4MP 2K MIPI-Kamerasensormodul mit hoher Bildrate verfügt über eine hervorragende Empfindlichkeit bei schwachem Licht und einen hohen Dynamikbereich für Sicherheitsanwendungen.
Das 4MP 2K MIPI-Kamerasensormodul ist ein leistungsstarker 4-Megapixel-Kamerachip-Sensor im nativen 16:9-Format, der für Überwachungs- und Sicherheitssysteme der nächsten Generation entwickelt wurde. Der Sensor nutzt ein fortschrittliches 2-Mikron-OmniBSITM-2-Pixel, um die beste Empfindlichkeit bei schlechten Lichtverhältnissen und einen hohen Dynamikbereich (HDR) seiner Klasse zu bieten.
● automatische Schwarzwertkalibrierung (ABLC)
● programmierbare Steuerelemente für Bildrate, Spiegelung und Drehung, Zuschneiden und Fensterung
● statische Löschung defekter Pixel
● unterstützt Ausgabeformate: 10-Bit RAW RGB (MIPI)
● unterstützt horizontale und vertikale Unterabtastung
● Unterstützt Bildgrößen: 4 Megapixel, 3 Megapixel, EIS1080p, 1080p, EIS720p
● schneller Moduswechsel
● Unterstützt 2x2binning, 4x4binning und Resampling-Filter
● Standardmäßige serielle SCCB-Schnittstelle
● Bis zu 4-spurige serielle MIPI-Ausgangsschnittstelle
● eingebetteter, einmalig programmierbarer (OTP) 4K-Bit-Speicher zur Teileidentifizierung usw.
● zwei On-Chip-Phasenregelkreise (PLLs)
● programmierbare E/A-Laufwerksfunktion
●eingebauter Temperatursensor
● IP-Kameras
● Sportkameras
● Automobil
Größe des aktiven Arrays | 2688 x 1520 | |
Stromversorgung | Kern | 1,1 ~ 1,3 V |
analog | 2,6 ~ 3,0 V | |
E/A | 1,7 ~ 3,0 V | |
Leistungsbedarf | aktiv | 163mA (261mW) |
stehen zu | 1mA | |
XSHUTDOWN | <10μA | |
Temperaturbereich | Betriebs | -30℃ bis +85℃ |
stabiles Bild | 0℃bis +50℃ | |
Ausgabeformate | 10-Bit-RAW | |
Linsengröße | 1/3" | |
Eingangstaktfrequenz | 6~64 MHz | |
Maximales Bild Übertragungsrate |
2688x1520 | 90fps |
1280x720 | 180 fps | |
1920x1080 | 120 fps | |
672x380 | 330fps | |
Empfindlichkeit | 1900mV/Lux-Sek | |
Scan-Modus | progressiv | |
Pixel Größe: | 2μm x 2μm | |
Bildbereich | 5440 μm x 3072 μm | |
Verpackungsabmessungen | 6630 μm x 5830 μm |
