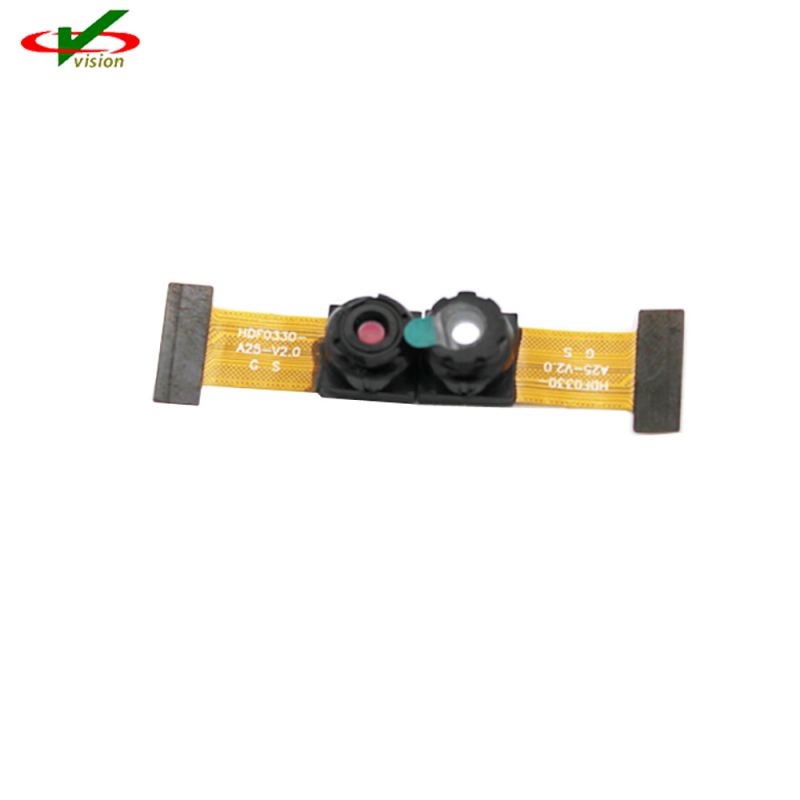

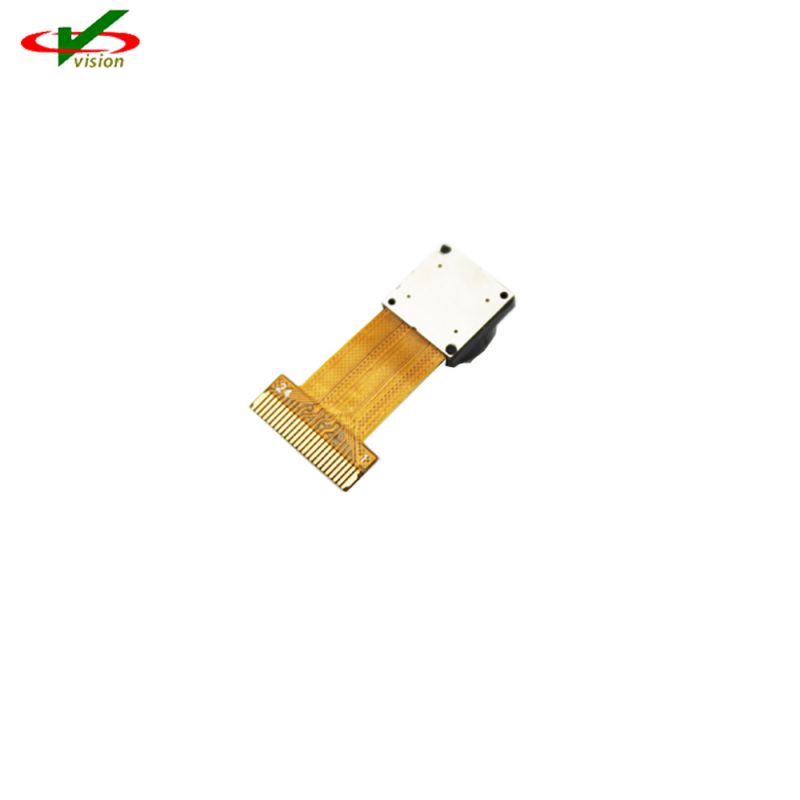

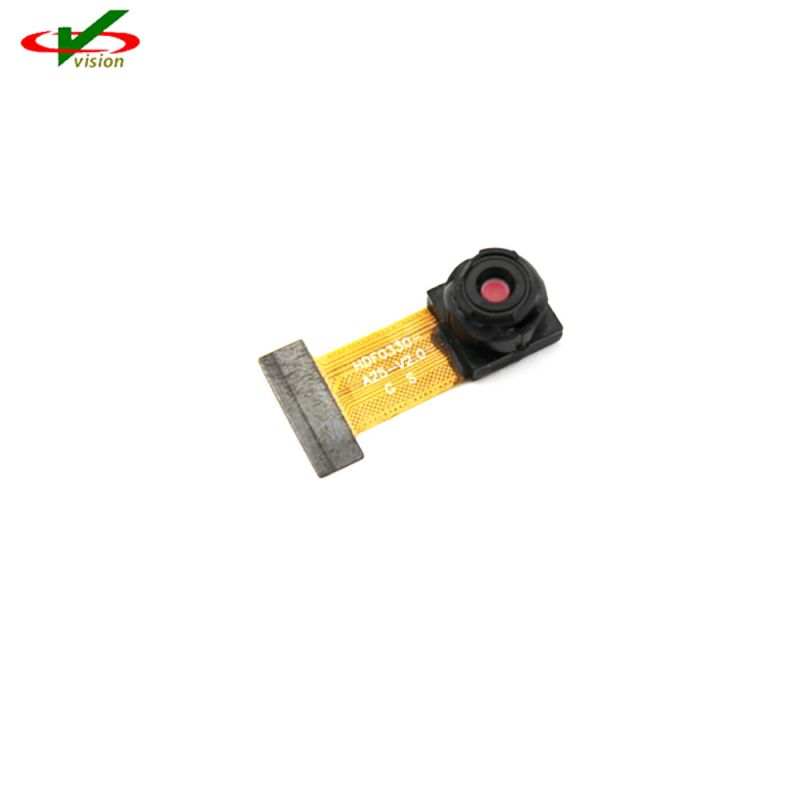

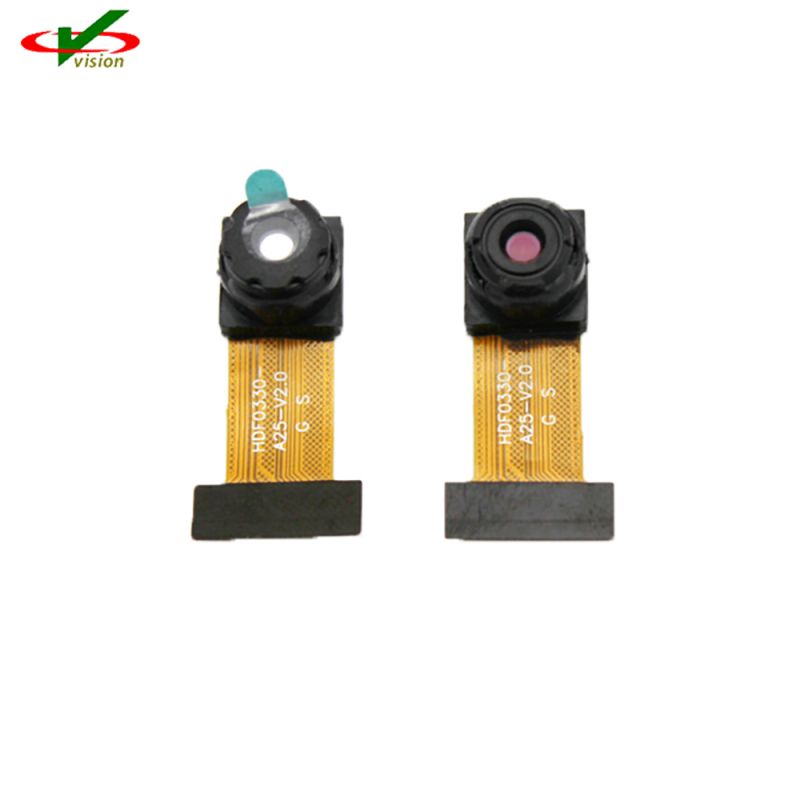

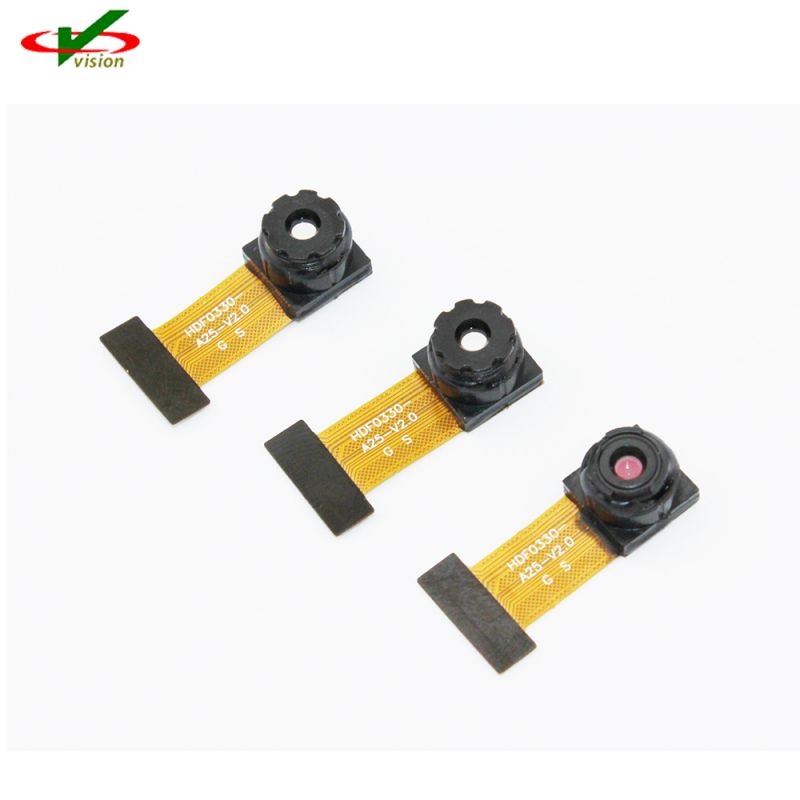

Das 1080p-Sensormodul AR0330 von Aptina ist ein 1/3-Zoll-CMOS-Digitalbildsensor mit einem aktiven Pixelarray von 2304Hx1536V.
Das 1080p-Sensormodul AR0330 unterstützt die digitale Standbildaufnahme mit 3,15 Megapixeln (2048H x 1536V) und einen digitalen Videomodus mit 1080p30+20 % EIS (2304H x 1296V).
Das 1080p-Sensormodul AR0330 verfügt über hochentwickelte On-Chip-Kamerafunktionen wie Fensterung, Spiegelung, Spalten- und Zeilen-Unterabtastungsmodi und Snapshot-Modi.
• 2,2 µm Pixel mit Aptina™ A-Pix™ Technologie
• Überlegene Leistung bei schwachem Licht
• Standbilder mit 3,4 MP (3:2) und 3,15 MP (4:3).
• Unterstützung für externen mechanischen Verschluss
• Unterstützung für externen LED- oder Xenon-Blitz
• Datenschnittstellen: zweispurige serielle MIPI- oder parallele Schnittstelle
• On-Chip-Phasenregelkreis-Oszillator (PLL).
• Integrierte positionsbasierte Farb- und Linsenschattierungskorrektur
• Einfache serielle Zweidrahtschnittstelle
• Automatische Schwarzwertkalibrierung
• 12-zu-10-Bit-Ausgabe-A-Law-Komprimierung
• Slave-Modus zur präzisen Steuerung der Bildrate und zur Synchronisierung zweier Sensoren
Schlüsselparameter | Typischer Wert | ||
Optisches Format | 1/3 Zoll (6,0 mm) | ||
Gesamtes Array: 6,09 mm | |||
Standbild: 5,63 mm (4:3) | |||
HD-Bild: 5,82 mm (16:9) | |||
Aktive Pixel | 2304 (H) x 1536 (V): (gesamtes Array): | ||
5,07 mm (H) x 3,38 mm (V) | |||
2048 (H) x 1536 (V) (4:3, Standbildmodus) | |||
2304 (H) x 1296 (V) (16:9, SHD-Modus) | |||
Pixel Größe | 2,2μm x 2,2μm | ||
Farbfilter-Array | RGB Bayer | ||
VERSCHLUSSART | ERS und GRR | ||
Eingangstaktbereich | 6 – 27 MHz | ||
Maximaler Ausgangstakt | 98 Mp/s (paralleles oder 2-spuriges MIPI) | ||
Reaktionsfähigkeit | 2,0 V/Lux-Sek | ||
Energieverbrauch | 1080P30 MIPI-Modus: 282 mW. | ||
1080P30 Parallelmodus: 252 mW | |||
SNRMAX | 39 dB | ||
Dynamikbereich | 69,5 dB | ||
Versorgungsspannung | E/A/Digital | 1,7–1,9 V (1,8 V nominal) oder 2,4–3,1 V (2,8 V nominal) |
|
Digital | 1,7–1,9 V (1,8 V nominal) | ||
Analog | 2,7–2,9 V | ||
Betriebstemperatur (Kreuzung) -TJ |
–30°C bis + 70° C | ||
Paketoptionen | 6,28 mm x 6,65 mm CSP |
• 1080P30 hochauflösender digitaler Video-Camcorder
• Webcams und Videokonferenzkameras
• Sicherheit
